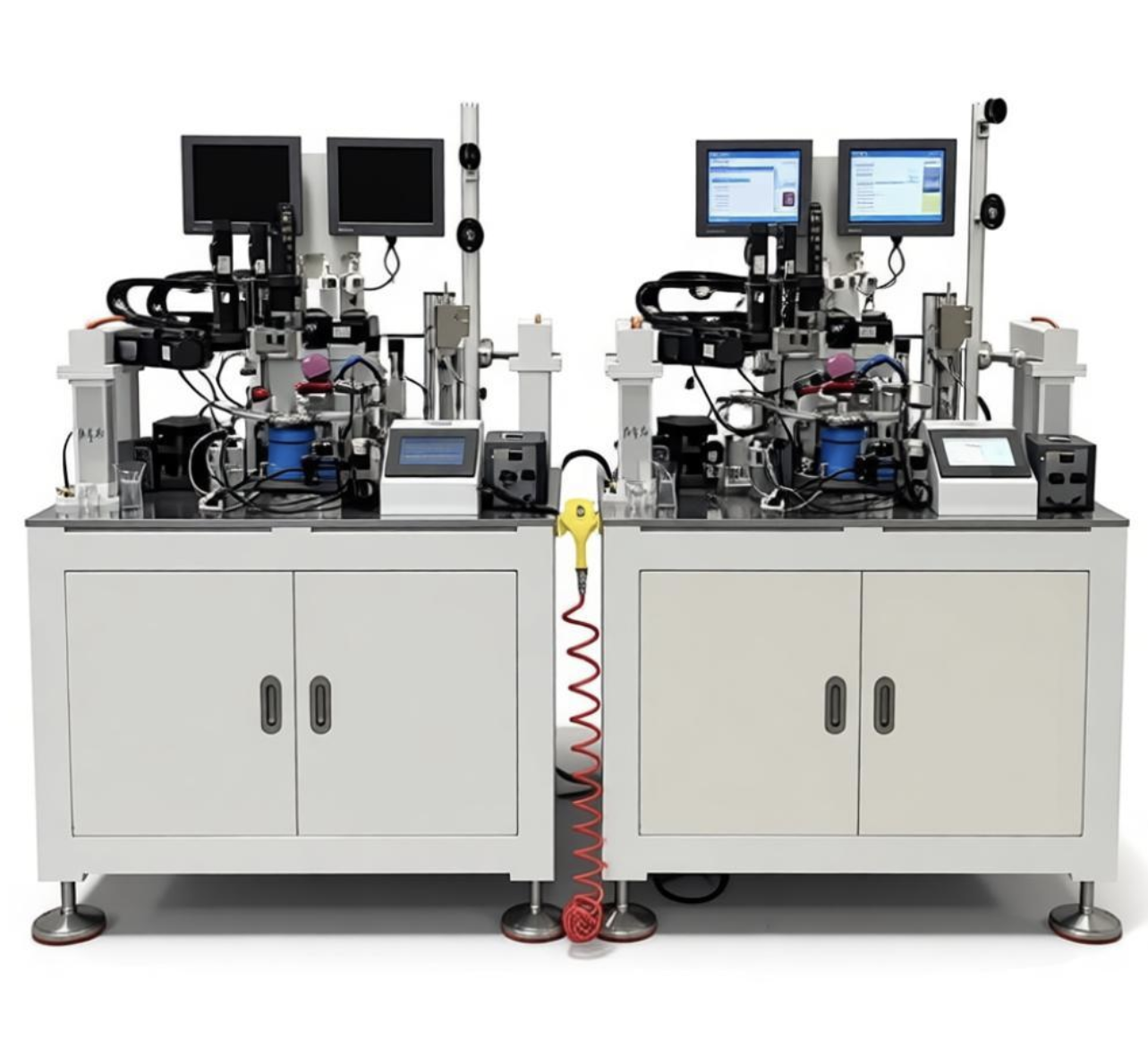

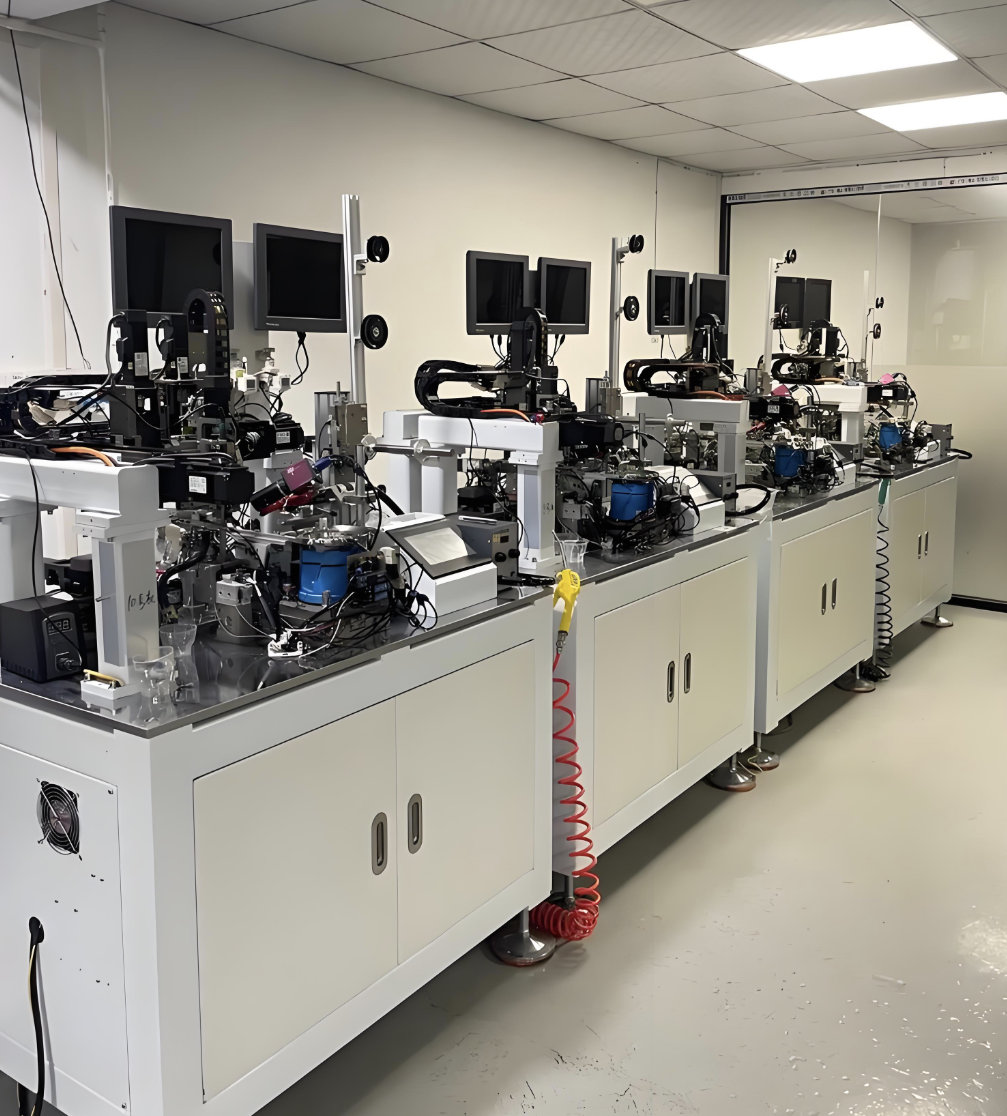

従来の単軸巻線機と比較して、この4軸連動モデルは同時に4つのコイルの巻線作業を完了でき、生産効率を4倍以上に向上させます。高精度な張力閉ループ制御システムを搭載しており、線径と巻線速度に応じてワイヤーの張力を自動的に調整し、各ターンの巻線張力が均一になるように保証します。自動ローディング/アンローディングマニピュレーターにより、人手の介在なしで完全自動生産を実現し、人件費と生産リスクを削減できます。水冷システムにより、高負荷下でも設備が長時間安定して運転できるように保証されます。産業用グレードのCNCシステムはオフラインプログラミングとパラメーターの保存に対応しており、異なる生産オーダー間を迅速に切り替えることができます。これにより、従来の大量コイル加工における生産効率の低さ、製品の均一性の悪さ、労働強度の高さといった問題を解決します。
全体寸法：2800mm（奥行）×1800mm（幅）×2200mm（高さ）；総重量：850kg；電源：380V 50Hz、定格消費電力7.5kW；最大巻線速度：スピンドル1本あたり3000rpm；使用可能な最大線径：3.5mm（エナメル銅線）；作動スピンドル数：4；巻線回数設定範囲：1～999999；制御システム：FANUC産業用CNCシステム；冷却方式：閉ループ水冷；ローディング方式：空圧式マニピュレーターによる自動供給；対応コイルサイズ：最大外径300mm、最大高さ200mm；ワイヤーガイドシステム：セラミック製耐摩耗ガイドレール。
主に中大型モーターステータ、電力用トランスコイル、新エネルギー車両用インダクタンスコイル、風力発電用発電機コイルなどの産業用大型巻線部品の量産に対応しています。大型モーター製造企業、新エネルギー車両部品工場、トランス生産拠点、風力発電設備製造企業に適しています。現代的な産業製造における高量産、高精度、高安定性の生産要件に応えることができます。
