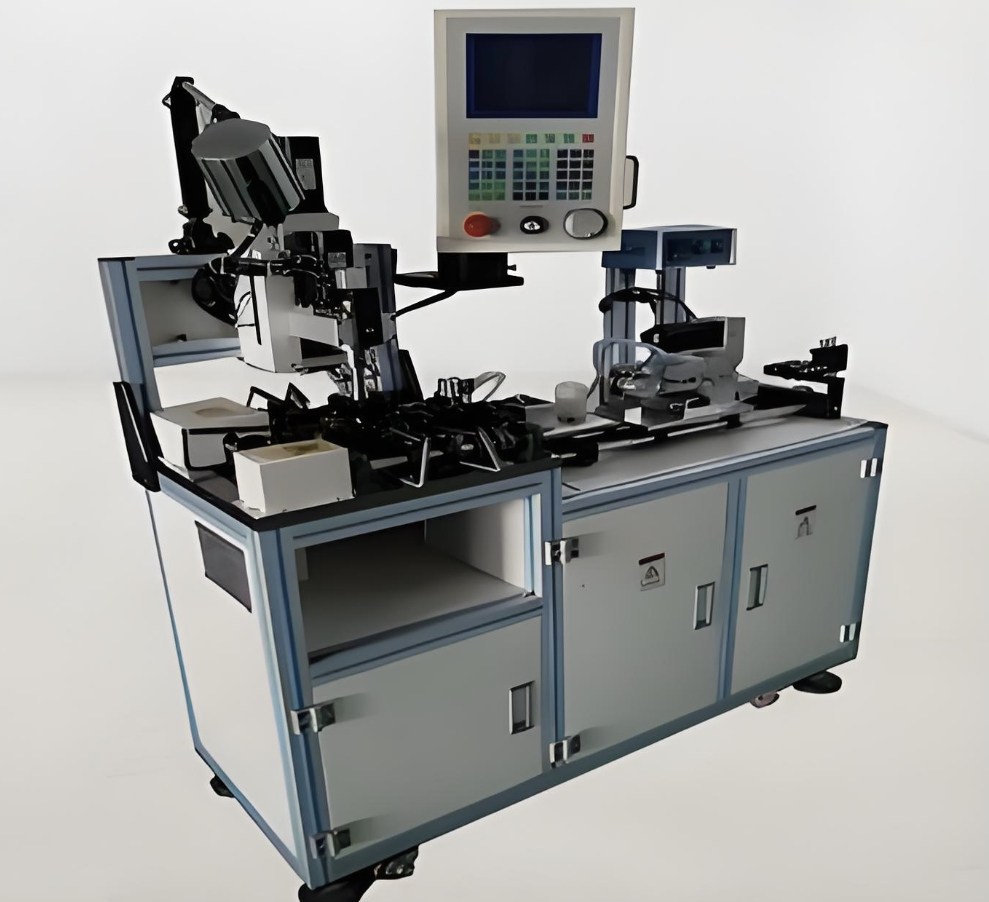

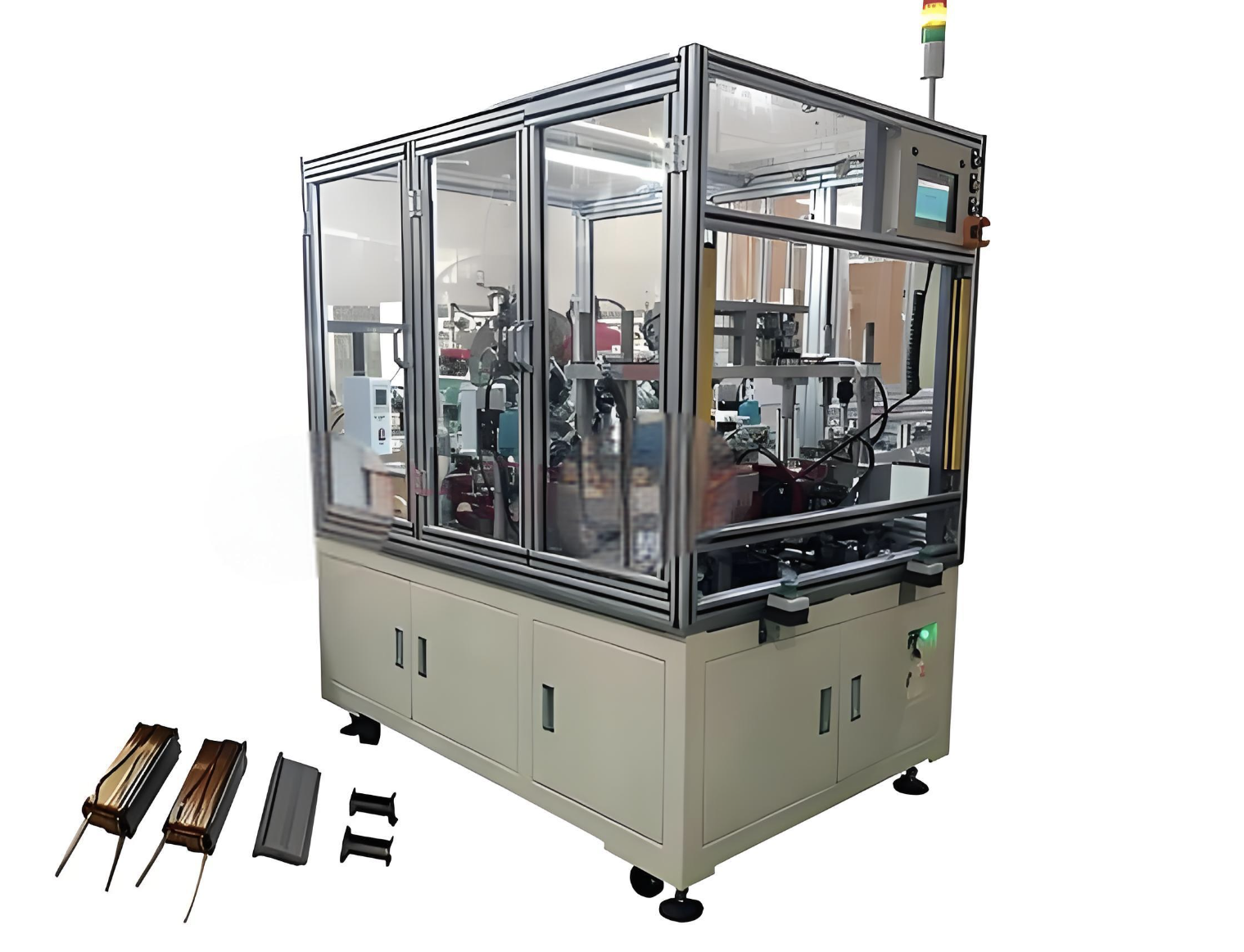

従来の丸線巻線機と比較して、この平角線巻線機は平角エナメル線の効率的かつ高精度な巻線を実現でき、新エネルギーモーターステータの生産に特に適しています。自動平角線供給・位置決めシステムを搭載し、平角線を巻線スロットに正確に位置合わせできるため、巻線時の線材の位置ずれの問題を回避できます。専用の平角線張力制御システムにより、平角線のサイズと巻線速度に応じて張力を調整し、巻線時の平角線の変形を防止しています。高精度サーボドライブシステムにより、巻線位置の精度と巻線密度の均一性を確保しています。従来の手動または半自動の平角線巻線プロセスにおける生産効率の低さと品質の均一性の悪さという問題を解決しています。
全体寸法：2500mm（奥行）×1600mm（横幅）×2000mm（高さ）；総重量：720kg；電源仕様：380V 50Hz、定格出力6.5kW；最大巻線速度：1800rpm；使用可能な最大平角線サイズ：20mm（幅）×5mm（厚さ）；作業スピンドル数：2；巻線回数設定範囲：1～999999；制御システム：産業用タッチパネル搭載の専用平角線巻線CNCシステム；冷却方式：閉ループ水冷；供給方式：高精度位置決め付き自動平角線供給；対応ステータ外径：100～500mm；ワイヤーガイドシステム：専用平角線押さえガイドレール。
主に新エネルギー車両用モーターステータ、産業用高出力モーターステータ、風力発電機ステータなどの平角エナメル線の巻線加工に対応しています。新エネルギー車両製造企業、モーター製造工場、風力発電機器製造企業、大規模電子部品加工企業に適しています。平角線モーターステータの高効率かつ高精度な巻線ニーズに対応できます。
