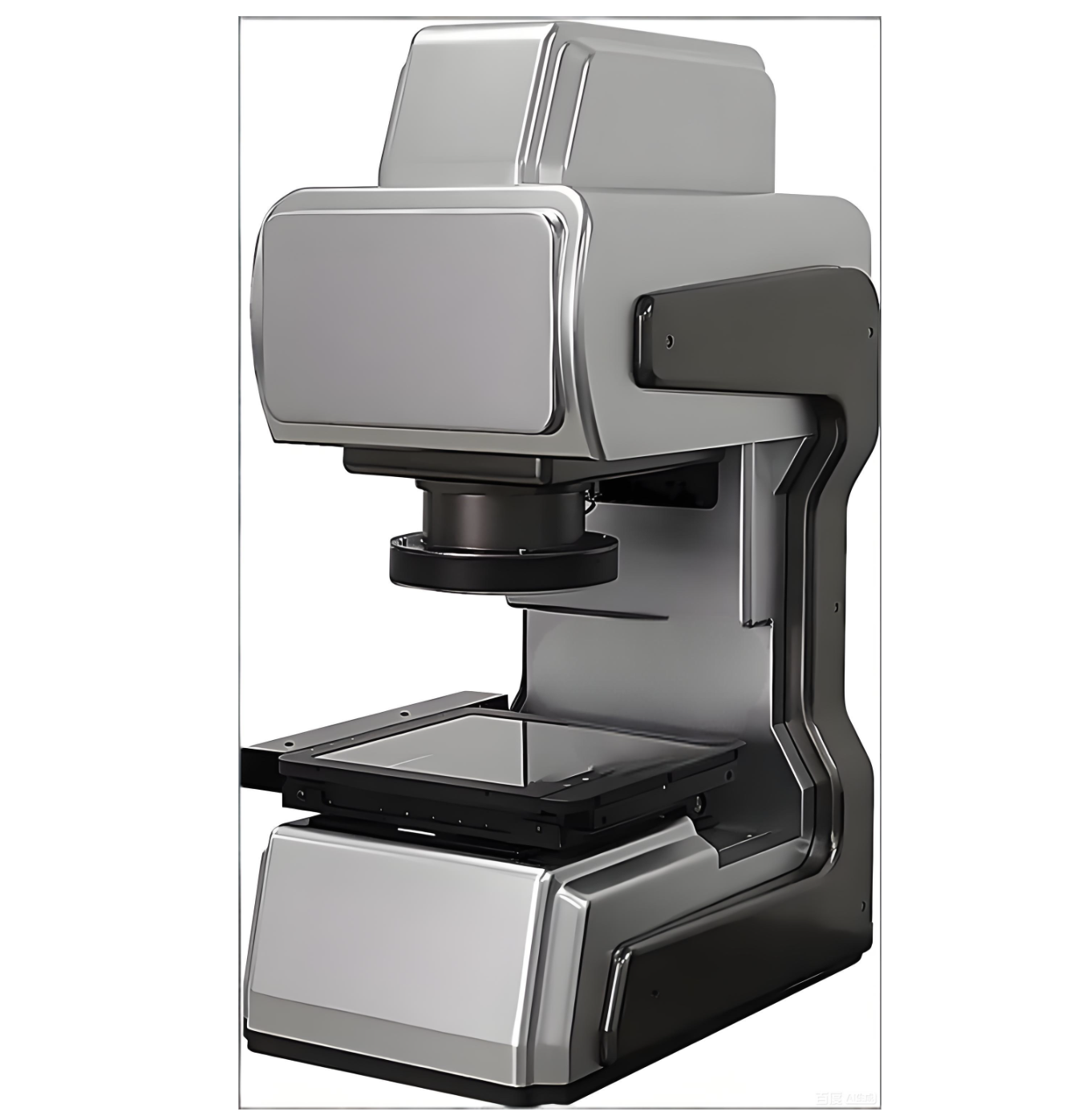

この測定器は大ストロークの機械設計を特徴とし、最大測定範囲は600×400×250mmで、ほとんどの大型産業用ワークの検出ニーズに対応しています。光学撮像とレーザ補助検出を組み合わせることで、大型ワークの平面寸法と3次元高さの両方を高精度に測定できます。エンタープライズレベルの計測ソフトウェアは、カスタマイズ可能な測定テンプレート、複数ステーションでのバッチ検査、MESシステムとの連携をサポートし、スマート製造ワークショップのデータ相互接続ニーズに対応します。IP54の保護等級を備えているため、大型ワーク加工工場の通常の粉塵や飛散環境に適応でき、過酷な産業環境での安定稼働を確保できます。リモートコントロール操作モードにより、オペレーターは離れた場所から測定姿勢を調整でき、大型ワーク検査の安全性を向上させます。
詳細な仕様は以下の通りです。X軸600mm、Y軸400mm、Z軸250mmの測定範囲で、500mm以内のワークの測定精度は±5μmです。撮像解像度は4608×3288ピクセル、標準視野は600×400mmです。大型ワークの高さ測定用に5mWのレーザ補助検出モジュールを搭載しています。OSはWindows 10 Proをベースに、V8.5のエンタープライズ計測ソフトウェアを内蔵しています。電源仕様はAC220V、50/60Hz、定格消費電力は2.2kWです。本体重量は480kg、外形寸法は縦1400mm×横1100mm×高さ2000mmです。最大搭載ワーク重量は50kgをサポートします。Excel、PDF、SVGを含む複数のデータ出力形式に対応し、産業用MESシステムとの接続をサポートしています。
この測定器は主に大型産業用ワークの寸法検出に適用され、大型板金部品、大型射出成形部品、自動車内装部品、家具金物、大型プラスチック製品が含まれます。自動車製造、大型板金加工、家具製造、大型プラスチック製品生産といった各産業で広く活用され、大型ワークの半製品検査、完成品検査、工程検証のための包括的な3次元寸法検出支援を提供します。
