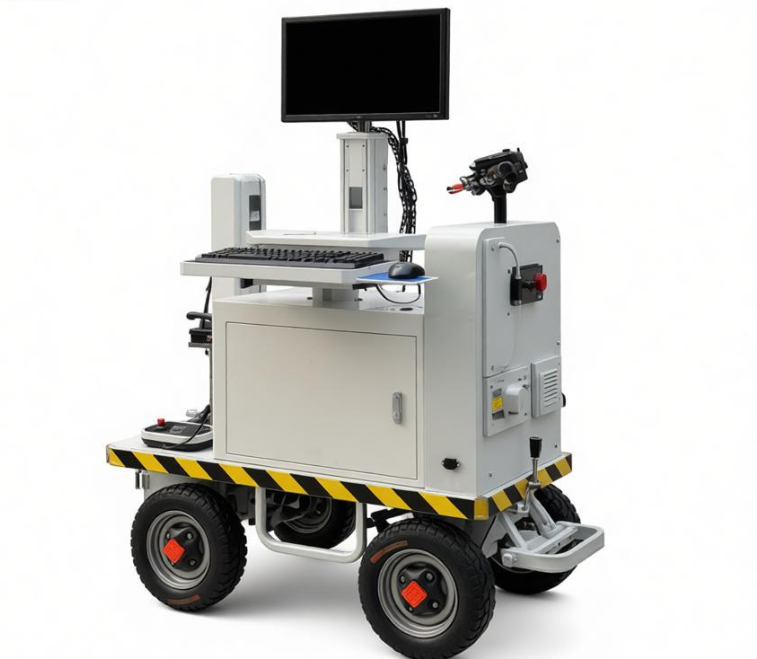

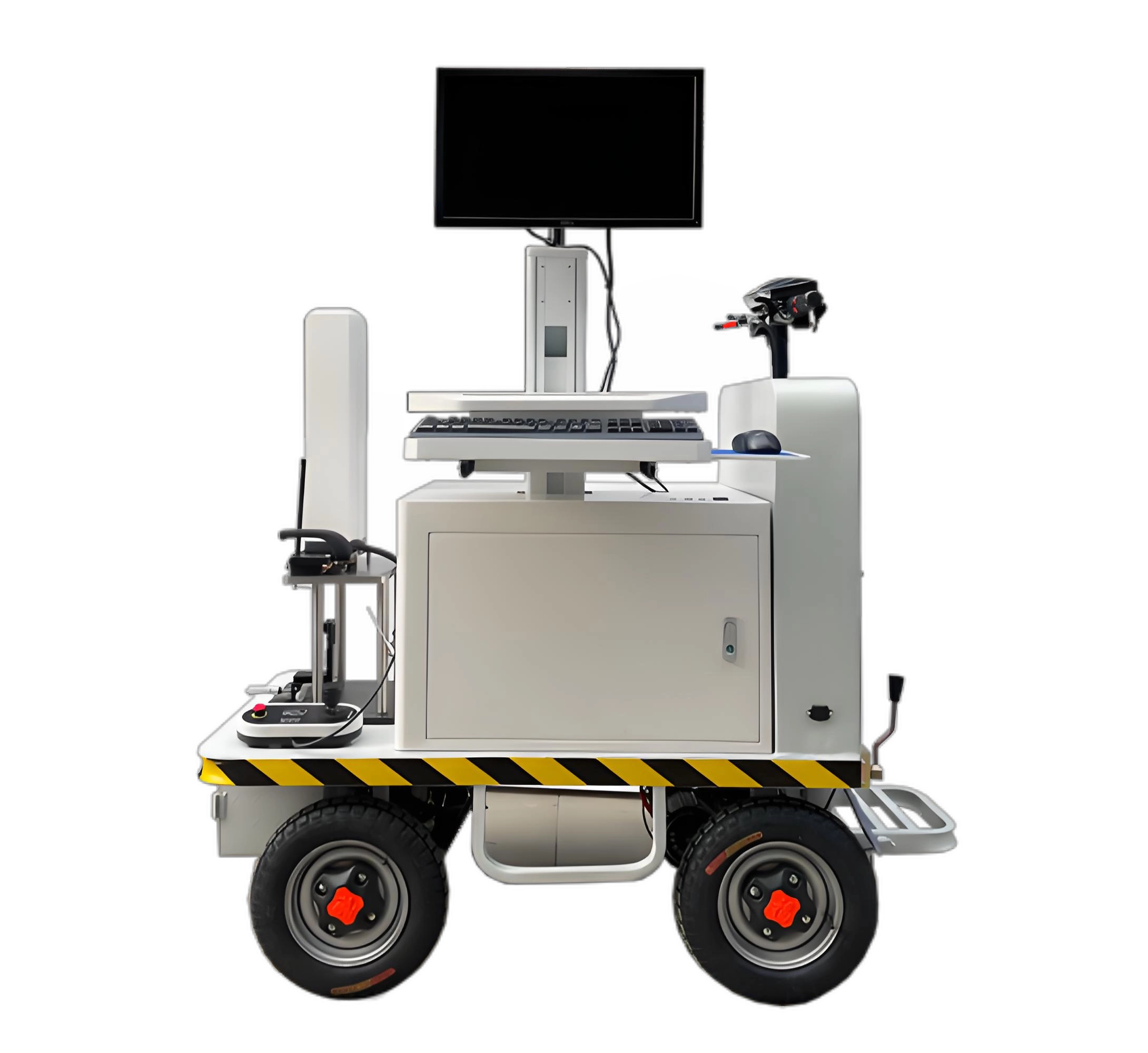

この自動形状測定器は人手による介入なしで全自動運転をサポートし、生産ラインのタクトタイムに対応して生産効率を向上させることができます。測定ヘッドはIP67保護等級の設計を採用しており、作業場の油汚れやホコリに耐えることができるため、過酷な産業生産環境に適しています。PLCおよびMESシステムとの接続をサポートし、リアルタイムのデータアップロードと遠隔監視を実現できます。内蔵された自動キャリブレーション機能により、人手による分解や調整なしで定期的に測定精度を検証することができます。異なる種類のワークに対応するためにカスタマイズされた検査プログラムをサポートしています。
1. Ra測定範囲：0.01μm～80μm、Rz測定範囲：0.05μm～400μm、形状測定ストローク：0～30mm；2. 測定精度：読み取り値が0.1μm以上の場合、読み取り値の±2％；3. ディスプレイ：10インチ産業用タッチスクリーンで、作業場環境での視認に適しています；4. 電源：24V DC、電圧範囲±10％；5. 総重量：120kg；6. 全体寸法：1200mm（奥行）×800mm（幅）×600mm（高さ）；7. 統合インターフェース：PLC、MES、Ethernet/IP、PROFINETの産業用通信プロトコルをサポート；8. 保護等級：測定ヘッドIP67、本体IP54；9. 測定速度：毎秒50測定点；10. 対応ワークサイズ：長さ0～200mm、幅0～150mm；11. 対応測定規格：ISO 4287、GB/T 3505；12. 定期的な精度検証用の内蔵標準キャリブレーションブロック
このインライン粗さ形状測定器は、自動車部品の生産ライン（クランクシャフトやカムシャフトなど）、金属プレス部品のバッチ品質検査、電子部品のピンの平坦度検出、家電製品の筐体の表面粗さ検査、建設機械の構造部品のオンライン品質検査、自動包装生産ラインの補助検査などに広く使用されています。量産製品の全工程品質管理を実現し、人手による検査ミスを削減し、企業製品の全体的な品質レベルを向上させることができます。
