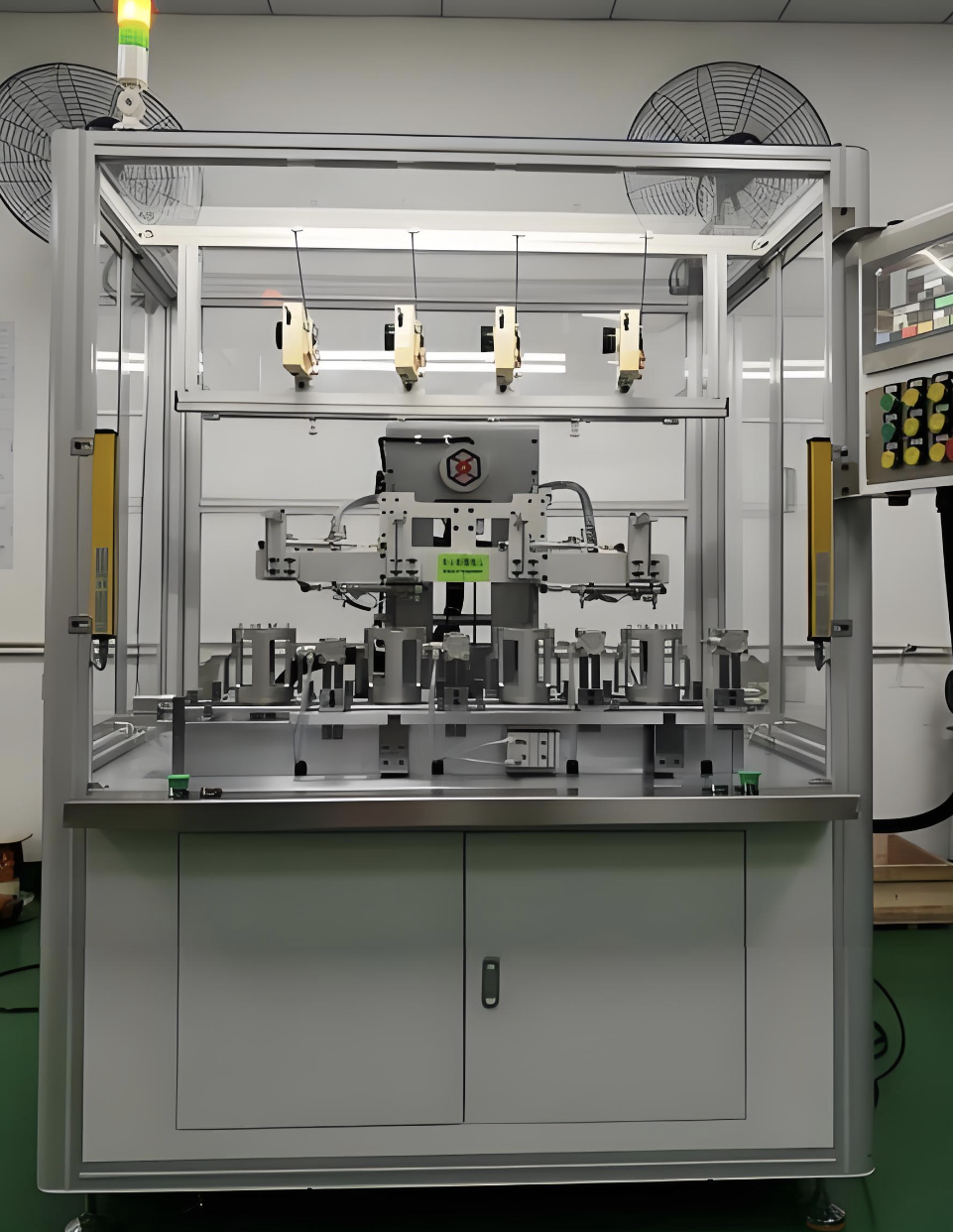

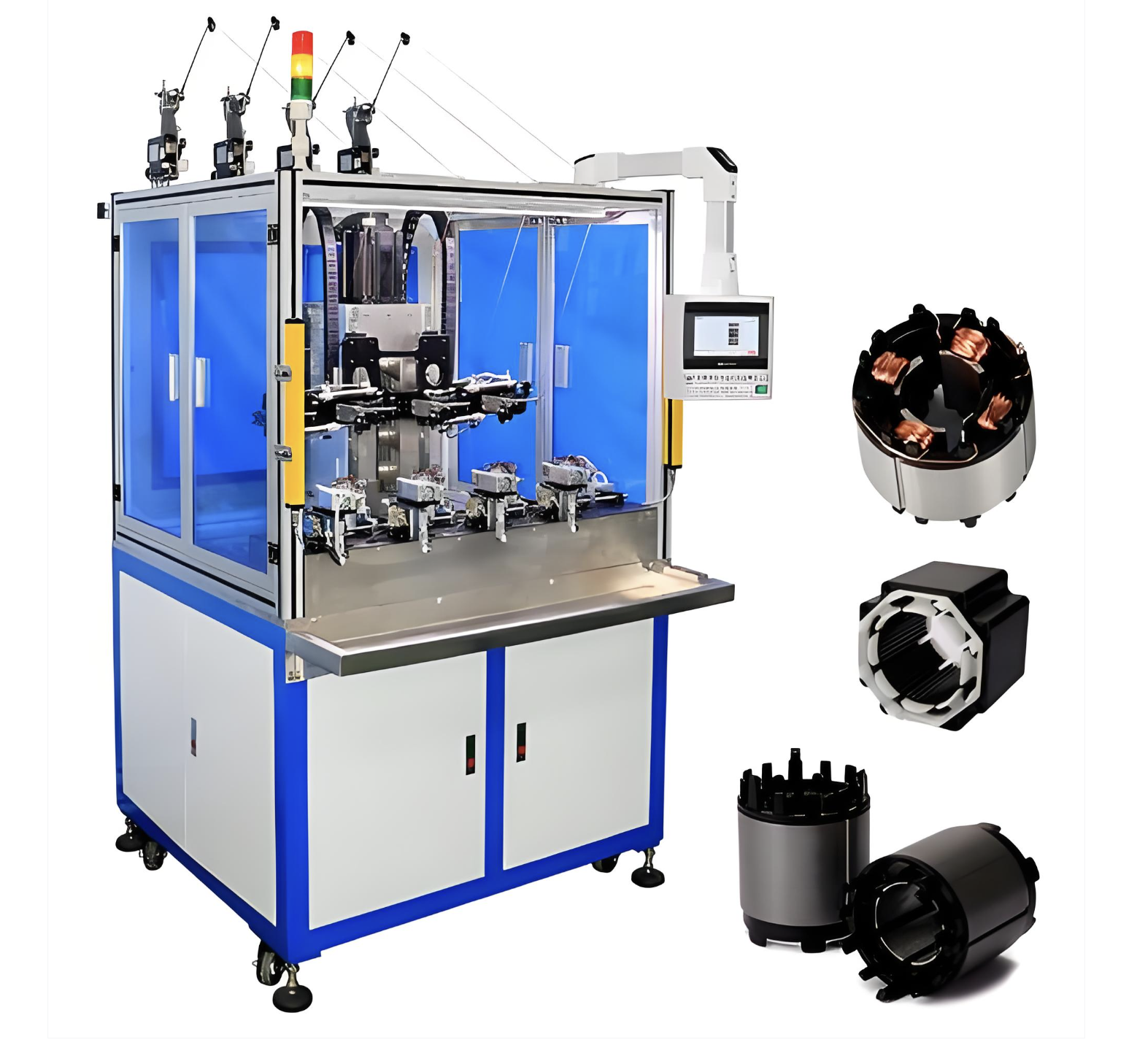

この機械はフル閉ループサーボ制御システムを搭載しており、巻線精度は最大±0.002mmに達し、一般的な産業用巻線機の精度要件をはるかに上回っています。恒温冷却システムを搭載しているため、長時間運転中も機械構造の安定性を維持し、熱変形による加工精度への影響を回避できます。銀メッキ線および精密銅合金線専用の巻線治具により、巻線時の線材の損傷を回避できます。クリーンルーム対応の筐体設計により、運転中に破片が発生しないため、航空宇宙および医療用の無塵工場の使用要件を満たします。巻線工程のワンキーキャリブレーションと生産データの遠隔監視をサポートしており、高級製品の品質管理に便利です。一般的な巻線機では高級精密コイルの超高精度要件を満たせないという課題を解決しました。
全体寸法：2200mm（奥行）×1500mm（幅）×1800mm（高さ）；総重量：620kg；電源：220/380V 50/60Hz、定格電力5.5kW；最大巻線速度：2000rpm；使用可能な最大線径：2.0mm（精密銅合金線）；作業スピンドル数：2；巻線回数設定範囲：1～999999；制御システム：産業用タッチパネル搭載フル閉ループサーボ制御システム；冷却方式：恒温閉ループ水冷；対応治具範囲：φ0.1～φ100mmの巻線心棒；糸案内システム：セラミック製精密リニアガイドレール。
主に航空宇宙機器、軍用レーダー、医療画像機器、衛星センサーなどの高級技術分野における高精度コイルの生産に適用されます。航空宇宙製造企業、軍用電子機器工場、医療機器生産企業、および高級電子部品研究開発機関に適しています。高級精密コイル加工の超高精度および高信頼性の要件を満たすことができます。
