ナノスケール高精度プロフィロメータ

価格
MOQ
$55000
1 Pieces
製品詳細
計測精度:
±0.005μm
垂直分解能:
0.001μm
プローブタイプ:
ダイヤモンドスタイラス(R=0.5μm)
配送ポリシー
配送・納品情報:
運賃と推定納期の詳細については、ご注文内容や配送要件に合わせてサプライヤーにお問い合わせください。
支払い方法:
T/T PayPal
での支払いに対応 USD
取引セキュリティ保証:
当プラットフォームでは、サプライヤーとバイヤーの資格を厳格に審査し、その真正性と合法性を保証し、信頼できる取引環境を作り、リスクを低減します。
アフターサービス:
製品品質の不備や納期遅延などの問題については、我々は支援を提供し、契約や規則に基づいて問題解決のために調整や仲介を行い、あなたの権利を保護します。
当店の類似製品
製品説明
企業情報

基本情報

このナノスケール高精度プロフィロメータは、最先端精密製造業務および研究機関のナノスケール測定ニーズに対応するために設計されました。能動的除振システムとダイヤモンドマイクロプローブ技術を採用し、垂直分解能0.001μmを実現し、ナノスケールの表面粗さおよび段差高さパラメータを正確に測定することができます。半導体リソグラフィマスク、ナノコーティング、MEMSデバイスなどのシナリオに適しており、ハイエンド製造分野における品質管理の精度を確保します。

主な特徴

計測精度
±0.005μm
垂直分解能
0.001μm
プローブタイプ
ダイヤモンドスタイラス(R=0.5μm)
計測範囲
50mm×50mm×20mm
インターフェース
IEEE 1394、USB 3.1
電源
220V 50/60Hz
機器重量
25kg
筐体
花崗岩製ベース+アルミニウム製フレーム
ソフトウェア
プロフェッショナル3D計測ソフトウェア
校正
国家標準校正ブロック
環境対策
アクティブ防振対策
運用湿度
30%~60% RH
計測精度
±0.005μm
垂直分解能
0.001μm
プローブタイプ
ダイヤモンドスタイラス(R=0.5μm)
計測範囲
50mm×50mm×20mm
インターフェース
IEEE 1394、USB 3.1
電源
220V 50/60Hz
機器重量
25kg
筐体
花崗岩製ベース+アルミニウム製フレーム
ソフトウェア
プロフェッショナル3D計測ソフトウェア
校正
国家標準校正ブロック
環境対策
アクティブ防振対策
運用湿度
30%~60% RH

顧客レビュー

デビッド · 半導体プロセスエンジニア
ナノスケール高精度プロファイロメータは、当社の半導体ファブにおける薄膜測定の期待値を上回りました。原子レベルの分解能により、堆積厚さを前例のない精度で監視することができます。自動化されたデータ分析機能により品質管理プロセスを効率化し、重要な測定における人為的ミスを削減することができました。

製品説明

製品特徴:

コアの強みは、実験室の環境振動の影響を相殺する能動的除振システムにあり、半径0.5μmのダイヤモンドプローブと0.001μmの垂直分解能を組み合わせることで、ナノスケールの高精度プロファイル測定を実現しています。花崗岩製のベースとアルミニウム合金製フレームを使用して構造安定性を確保し、専門的な3D計測ソフトウェアを搭載して3D表面形状の再構築と詳細な幾何公差分析をサポートします。IEEE1394とUSB3.1の高速データ伝送に対応しており、ナノスケールワークピースの正確な測定という業界の課題を解決し、ISO 10110国際光学検査規格を完全に満たしているため、ハイエンドな科学研究および軍用級検査のニーズに対応できます。

https://globalsyt.oss-accelerate.aliyuncs.com/materials/192/0/20260314094727_69b4be2fe2fb1.jfif

製品仕様:

詳細パラメータ:総重量25kg、全体寸法600mm×500mm×350mm;花崗岩製ベースで構造安定性を確保し、能動的除振システムが±5μm以内の環境振動干渉を排除します。X/Y軸測定ストロークは50mm×50mm、Z軸ストロークは20mm;測定精度は±0.005μm、垂直分解能は0.001μm;R=0.5μmの天然ダイヤモンド検査プローブを使用し、ナノスケールの粗さ、プロファイルおよび段差高さの検出をサポートします。IEEE1394とUSB3.1の高速データインターフェースを搭載し、伝送速度は最大10Gbps;専門的な3D計測ソフトウェアを搭載し、3D表面形状の可視化、GD&T幾何公差分析およびデータ比較レポートの生成をサポートします。動作環境は温度20±0.5℃、相対湿度30%~60%RHで、安定化電源と併用する必要があります。

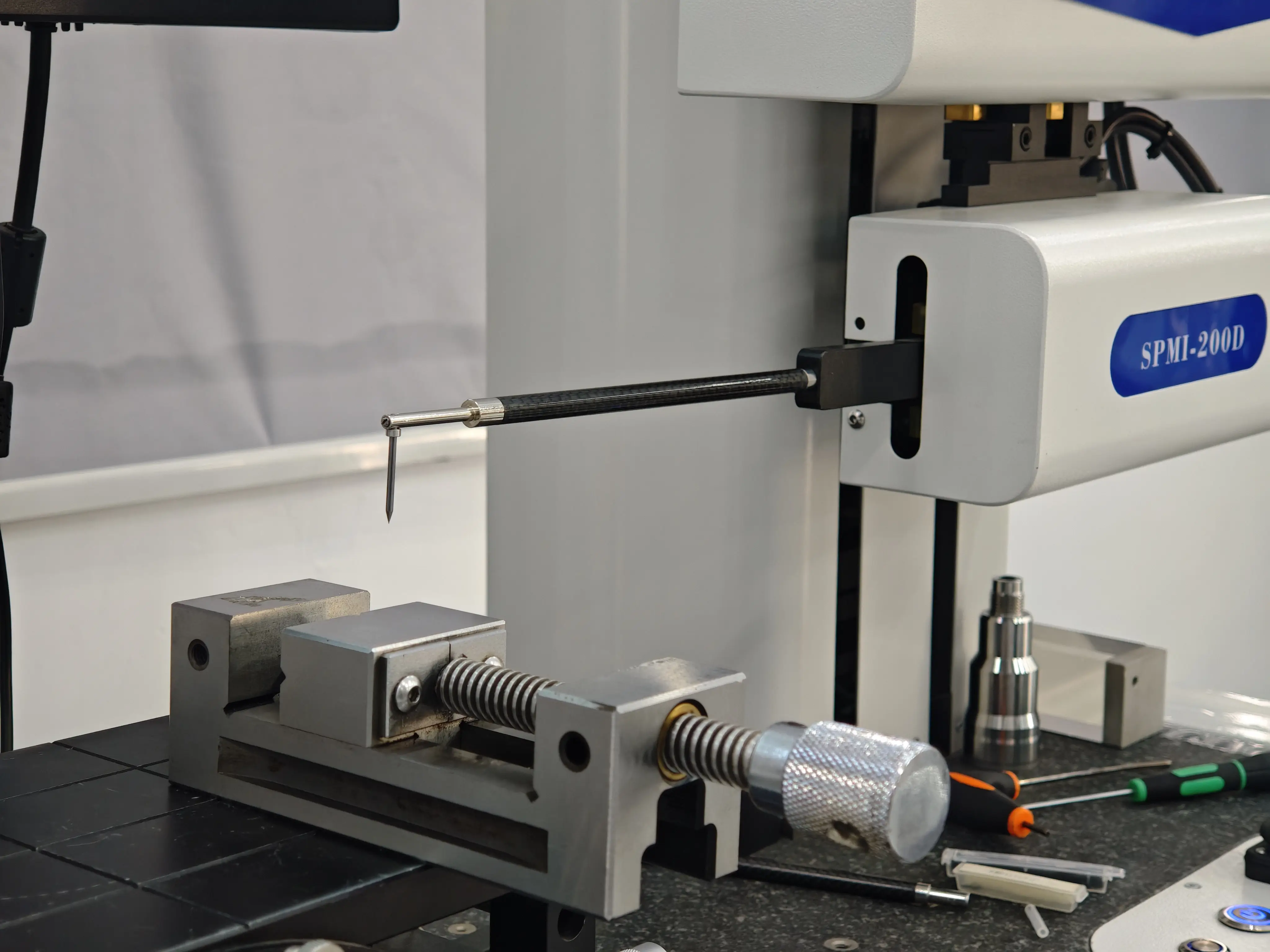

https://globalsyt.oss-accelerate.aliyuncs.com/materials/192/0/20260314094727_69b4be2fec5c3.webp

製品応用:

MEMSデバイスの3Dプロファイル検査、半導体リソグラフィマスクの精度検証、ナノコーティングの厚さ測定、光学レンズのナノスケール表面粗さ検査、軍用精密部品の幾何公差検査、大学のナノテクノロジー研究実験などのシナリオに適用されます。実験室レベルの高精度検査機器として、ハイエンド製造および研究分野に正確なナノスケール測定データを提供し、企業が最先端精密製品の生産品質を管理し、ナノスケール製造プロセスの研究開発と最適化を推進するのを支援します。

よくある質問(FAQ)

Q:ポータブル表面粗さ計とベンチトップタイプのどちらを選ぶべきですか?
A:選定基準:1) ポータブル表面粗さ計(2~5kg)は、IP54の保護等級を備えているため現場計測に適しています。2) ベンチトップモデルは研究室環境での使用に適した高い精度(0.01μm)を提供します。3) 計測範囲(通常1~1000μm)および必要な規格(ISO 4287/ASME B46.1準拠)を考慮してください。
