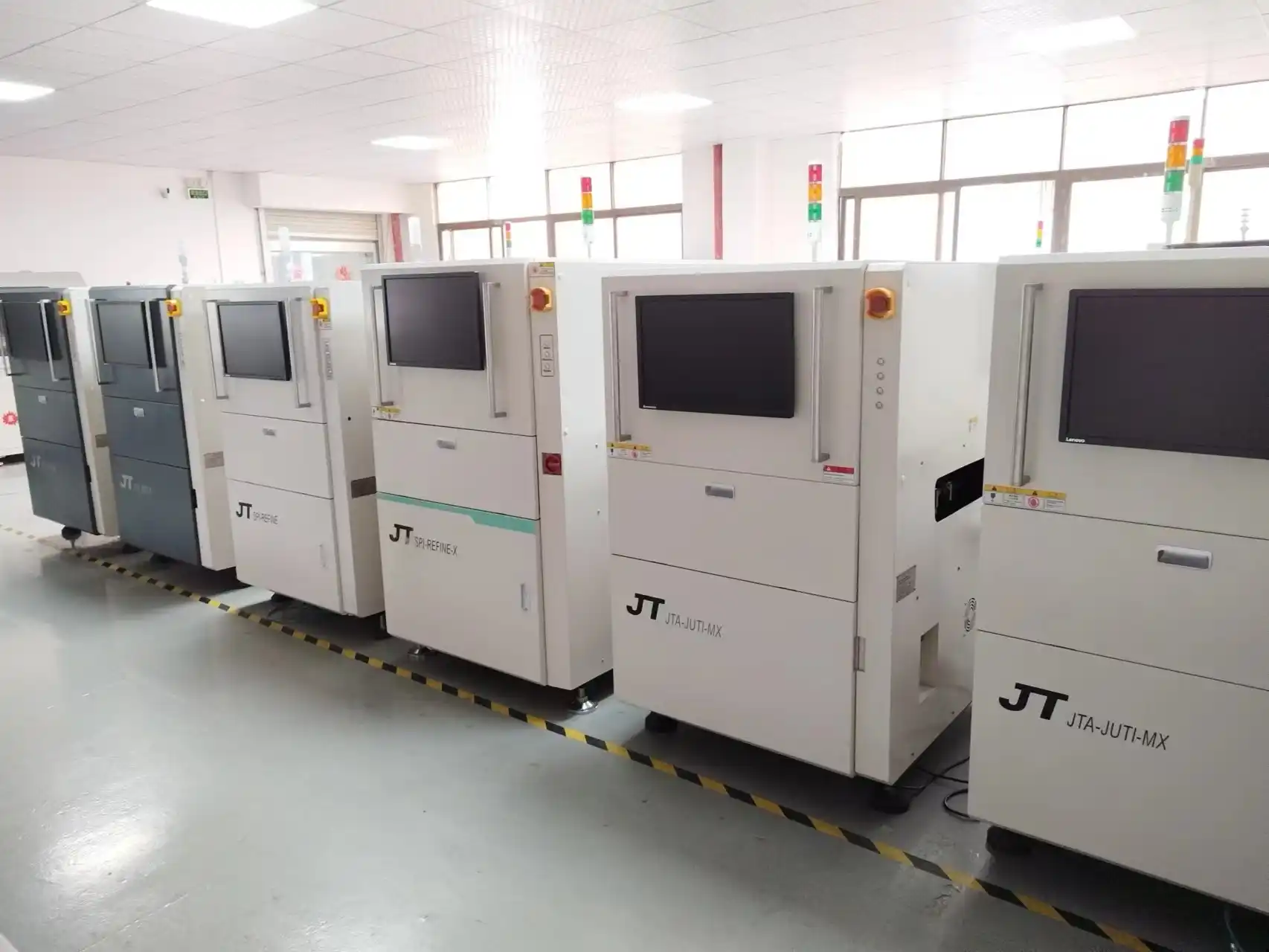

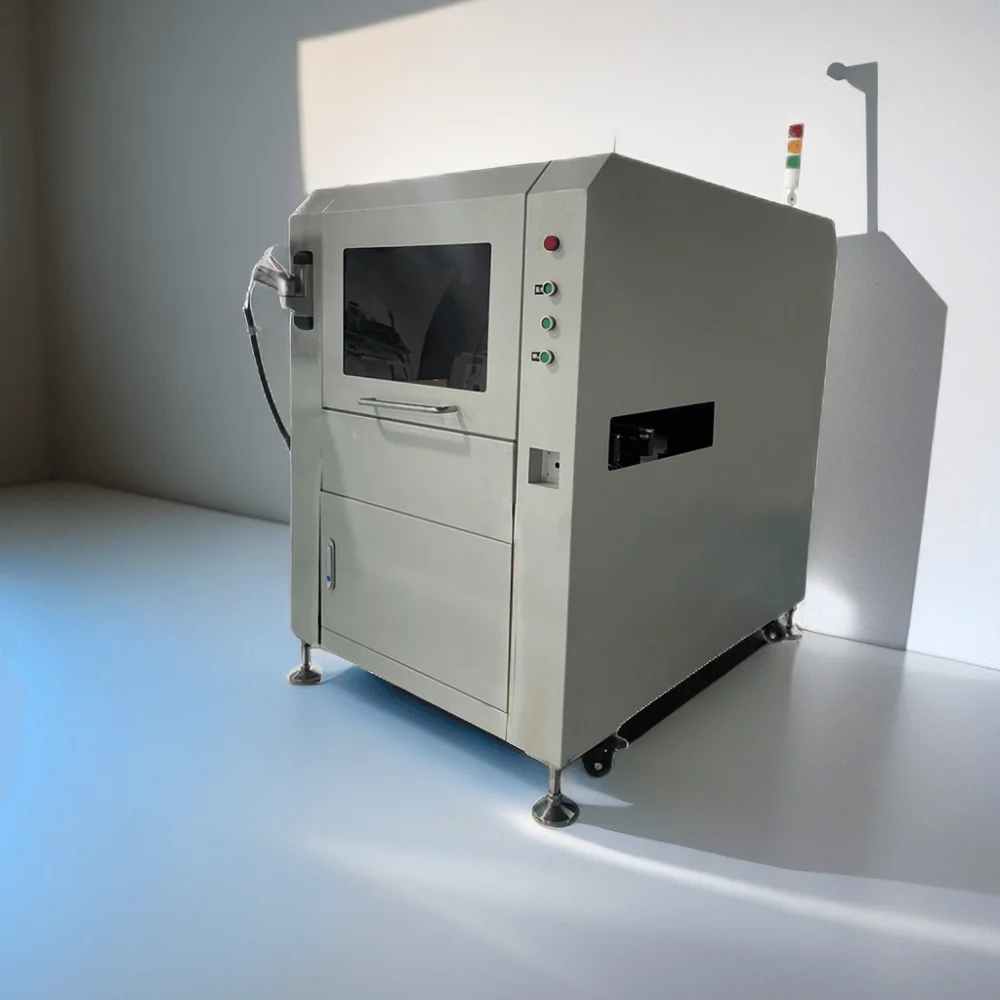

本装置は 4 基の 2K 高精細産業用カメラと調色可能な LED 光源を搭載し、PCB 基板の全面検査に対応します。はんだ付け不良、回路断線、ピン位置ずれなど 10 種類以上の欠陥を高精度に認識可能で、検査速度は毎時 1200 枚、誤判定率は 0.5％未満です。Windows 10 産業用 OS を搭載し、欠陥データのリアルタイム保存・出力に対応し、MES 生産管理システムと連携可能です。ワンクリックキャリブレーション、自動搬入出機能に対応し、様々なサイズの PCB 基板に対応可能で、治具交換の必要がなく機種切り替え時の段取り時間を大幅に短縮し、人的検査による疲労誤判定、低効率といった業界課題を解決します。
装置外形寸法は 1200x800x1600mm、総重量 180kg。電源は AC220V 50/60Hz、消費電力約 1.2kW。最大検査エリアは 500x500mm の PCB 基板に対応、検査精度 ±0.01mm。解像度 2560x1440 の産業用カメラを 4 基搭載し、光源の輝度調整範囲は 0～100％、オートフォーカス機能を搭載。15.6 インチ産業用タッチディスプレイを搭載し、USB・イーサネットのデータ転送インターフェースに対応。防塵等級 IP54 を取得し、工場内の一般的な粉塵環境に適応可能です。
主に家電用 PCB 基板、通信基地局用 PCB 基板、車載エレクトロニクス用 PCB 基板の製造工程で使用され、SMT 実装後～完成品梱包前の外観品質検査に適しています。自動化生産ラインに連携可能で、無人検査工程を実現。PCB 加工工場、電子機器組立工場、車載エレクトロニクス関連メーカーなどの現場で活用でき、従来の目視検査に代わり、検査の均一性と生産効率を向上させます。
